Trinnov ST2-HiFi Handbuch
Einrichtung
Typische Anschlussvarianten
Anschluss einer Quelle
Anschluss von Lautsprechern
Anschluss des Mikrofons
Typische Anschlussvarianten
Der ST2-HiFi integriert sich nahtlos in Ihre HiFi-Anlage. Unabhängig davon ob serieller Anschluss oder Einschleifung (z. B. am Tape-Monitor Ein-/Ausgang) bevorzugt werden, können dafür sowohl die analogen als auch die digitalen Ein- und Ausgänge verwendet werden.
Anschluss einer Quelle
Der ST2-HiFi ermöglicht Ihnen Anschluss und Abspielen beliebiger Stereo-Quellgeräte ohne vorherige Konfiguration. Dieses Beispiel zeigt Ihnen, wie Sie z.B. den AES Digitalausgang eines CD-Spielers oder Streamers an den ST2-HiFi anschließen.
Anschluss von Lautsprechern

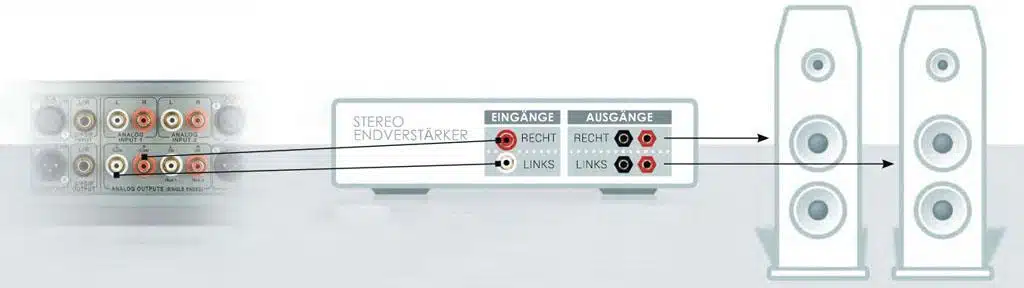

Diese Abbildung zeigt Ihnen die Ausgänge, die standardmäßig für ein Stereowiedergabesystem verwendet werden sollten. Bitte beachten Sie, dass diese Ausgänge immer parallel angesteuert werden.
Beispiel für den Anschluss eines Stereowiedergabesystems
Anschluss des Mikrofons
Das Trinnov 3D Messmikrofon muss an die symmetrischen Analogeingänge des ST2-HiFi angeschlossen werden. Die Anschlusskabel des Mikrofons sind mit 1 bis 4 gekennzeichnet. Bitte beachten Sie die Anschlussreihenfolge, wie sie in der Abbildung dargestellt ist:
