Trinnov ST2-HiFi Handbuch
Der ST2-HiFi
Lieferumfang
Das Konzept
Die Rückseite
Technische Daten
Das 3D Messmikrofon
Lieferumfang
 |  |  | ||

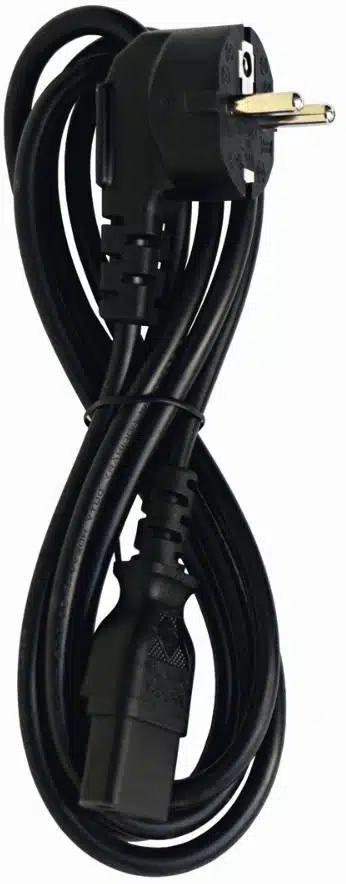

| Der ST2-HiFi | 1 Trinnov 3D Messmikrofon (optional) | 1 Netzkabel |
Das Konzept
Das schwächste Glied jeder HiFi-Kette ist der Raum. Typische Räume verursachen Verzerrungen des Frequenzgangs von bis zu +- 10dB und mehr. Zudem gibt es nur sehr wenige Lautsprecher mit perfekter Impulsantwort. Der ST2-HiFi von Trinnov löst nicht nur dieses akustische Problem, er kann auch raumbedingte Bassauslöschungen korrigieren. Er bringt damit – und das auf physikalisch klar nachvollziehbare Art und Weise – Ihre Wiedergabekette auf ein völlig anderes Niveau akustischer Präzision. Garantiert voodoofrei!

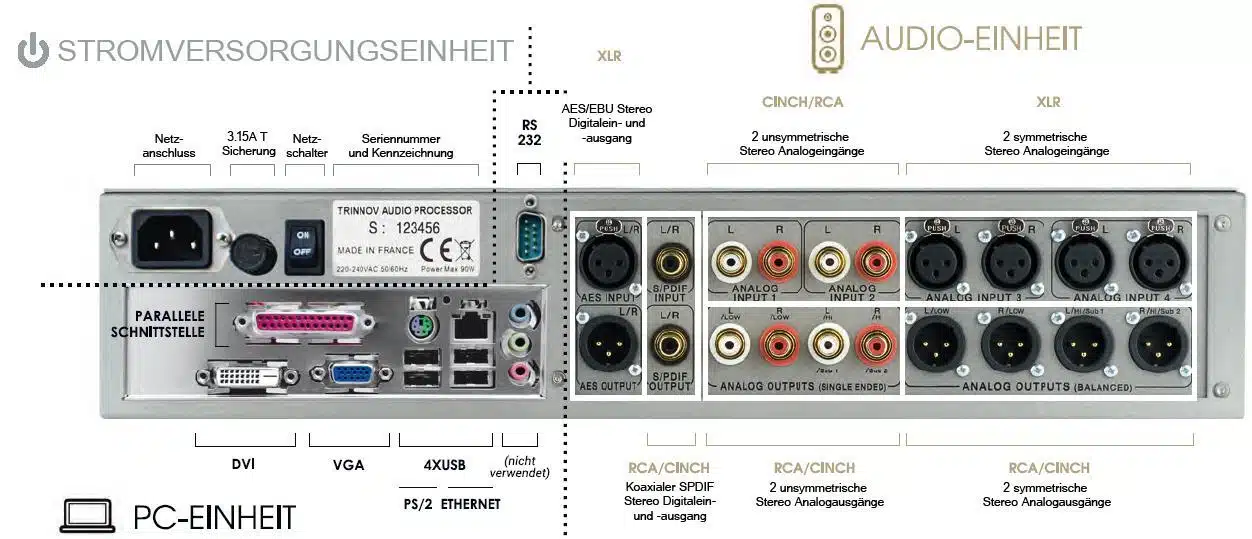

Die Rückseite
Technische Daten
Hochperformante Audio-Einheit
| Auflösung/Abtastrate | 24 Bit / 96 kHz – 192kHz |
| A/D Rauschabstand | 119 dB (A-gewichtet) |
| Gesamte harmonische Verzerrung + Rauschen ADC | -103 dB |
| D/A Rauschabstand | 118 dB (A-gewichtet) |
| Gesamte harmonische Verzerrung + Rauschen DAC | -98 dB |
| Taktgeber/Jitter | Schwankungen < 25 Pikosekunden. Jitterdämpfung besser als 50 dB über 100Hz. |
| Stromversorgung | Unabhängig für Audio- and Prozessoreinheiten |
| Sicherheitsbaugruppen | Zeitverzögertes (“Anti-Plopp”) Relais an jedem Analogausgang |
| Entwurf und Herstellung | Sämtliche Audioplatinen von Trinnov selbst entworfen und in Frankreich hergestellt |
| Abmessungen B x T x H | 441mm x 418mm x 97 mm (inkl. Gerätefüße) |
| Gehäuse | 2U |
| Stromversorgung | 240V AC / 50-60 Hz. Option: 130V AC |
| Verbrauch | 90 W max. |
| Gewicht | über 9,4 kg |
| Betriebsbedingungen | 0 – 40 °C Umgebungstemperatur, 20 – 80 % relative Luftfeuchtigkeit |
| Konnektivität | |
| Analoge Ein-/Ausgänge | • 4 unsymmetrische Kanaleingänge via 2 x Cinch (47k Ohm) • 4 unsymmetrische Kanalausgänge via 4 x Cinch (100 Ohm) • 4 symmetrische Kanaleingänge via 4 x XLR (20k Ohm) • 4 symmetrische Kanalausgänge via 4 x XLR (100 Ohm) |
| AES Digital Ein-/Ausgänge | • 2 Kanaleingänge via 2 x XLR (110 Ohm) • 2 Kanalausgänge via 2 x XLR (110 Ohm) |
| SPDIF Digital Ein-/Ausgänge | • 2 Kanaleingänge via 2 x cinch (75 Ohm) • 2 Kanalausgänge via 2 x cinch (75 Ohm) |
| Prozessierungseinheit | |
| Prozessor | Intel Dual-Core 1,8 GHz |
| Datenbreite | 64 Bit, Fließkomma |
| Arbeitsspeicher | 1 GB DDR3 |
| Speicher | Flash Drive 1 GB |
| Kühlung | Maßgefertigte Kühlkörper + zusätzlich langsam drehende Lüfter |
| Max. Anzahl an verarbeitbarer Kanäle | 4 Kanäle bei 96 kHz |

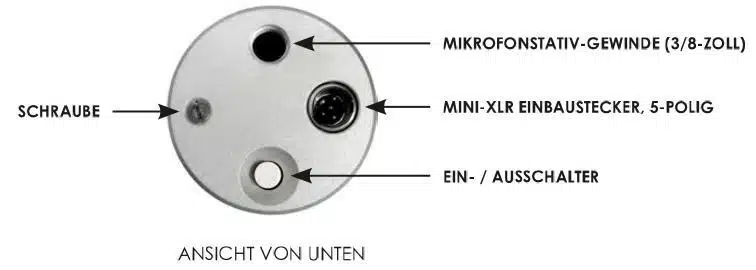

Das 3D Messmikrofon
Das Messmikrofon ist einer der wichtigsten Bestandteile des Trinnov Kalibrierungsprozesses. Die hochentwickelten Algorithmen des Optimizers sind nicht nur auf sehr genaue akustische Messwerte angewiesen, sondern auch auf die Fähigkeit, die Lautsprecherpositionen zu orten und die Ausgangspunkte der frühen Reflexionen zu erfassen. Das Mikrofon besteht aus 4 Kapseln, die an der Spitze von dünnen Messingröhrchen angebracht sind, um Wellenbeugungen zu vermeiden. Die Kapseln bilden eine Tetraederstruktur, die ideal geeignet ist, Entfernung, Azimut und Richthöhe mit einer räumlichen Auflösung unter +/-2° in jeder Richtung zu ermitteln. Die Kapseln sind mit 1 bis 4 markiert und die Anschlusskabel entsprechend gekennzeichnet.
Eine im Mikrofongehäuse eingelassene LED zeigt die Vorderseite des Mikrofons an. Diese sollte genau auf die Mitte der Klangbühne ausgerichtet werden, bevor die Messung ausgeführt wird. Ein glatter Frequenzgang (innerhalb +/- 0,1 dB über einen Bereich von 20Hz-24kHz) wird durch individuelle Kompensierungsfilter gewährleistet . Das Mikrofon benötigt standardmäßig eine 9V Batterie (PP3 LR61, ab Werk eingebaut) zur Stromversorgung der Kapseln und Elektronik. Ein weiterer Verwendungszweck der LED ist, den Batteriezustand anzuzeigen.
